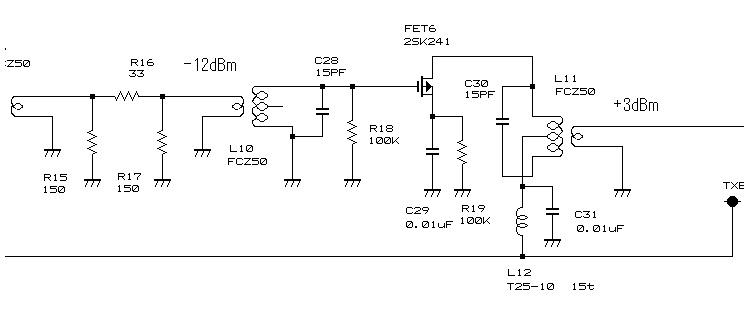

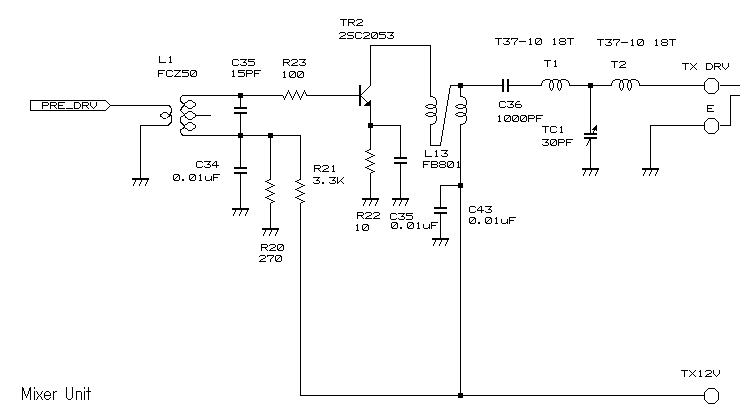

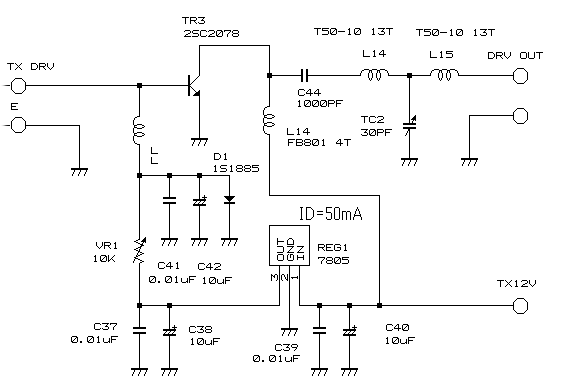

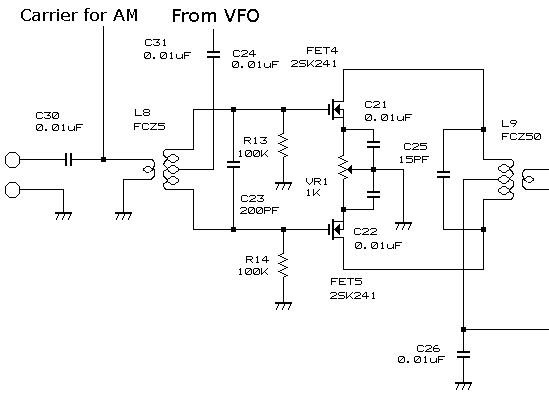

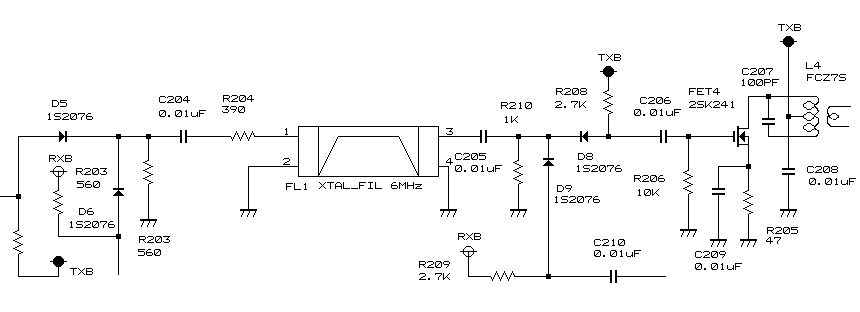

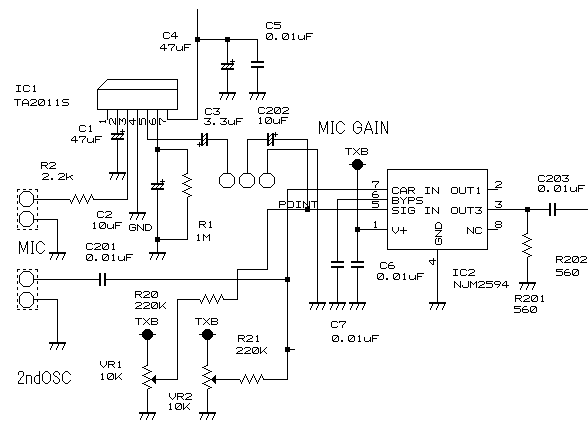

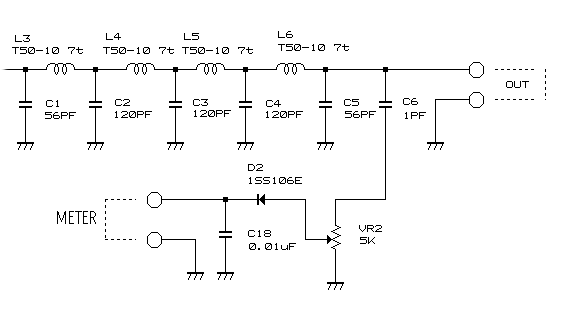

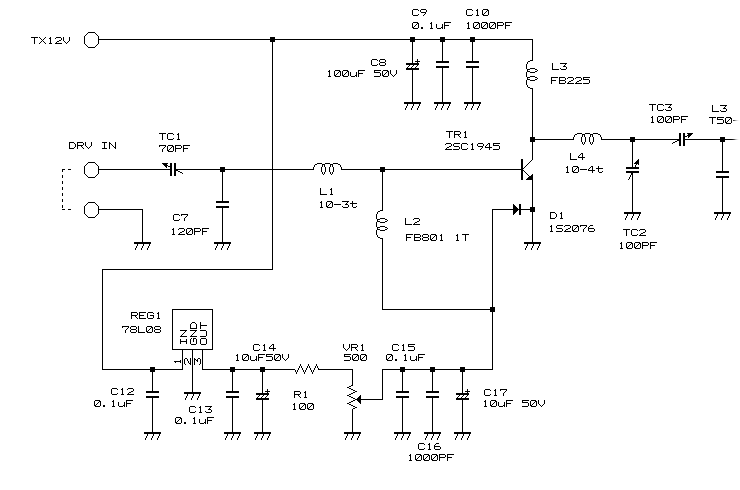

送信部の各ステージについて マイクからの信号はTA2011S（東芝）で増幅されます。このICにはAGCが内臓されています。これは、マイクコンプレッサの機能となり、無線機のMicアンプ回路として非常にマッチICです。TA2011Sの出力は、バランスドモジュレータであるNJM2594に加わります。一方、DDSでl構成した第2局発から5.997MHzのキャリアと混合され、キャリア分が取り除かれた波が3Pから出力されます。VR1とVR2はバランスを調整する半固定抵抗です NJM2594で作られた、信号はダブルサイドバンドの信号ですので、SSBにするために6MHzのラダー型のクリスタルフィルタに入ります。ここで、アッパーサイドの成分（USB）のみが出力さて、SSB波となります。フィルタは送受信共用ですので、ダイオードスイッチで信号の流れを切り替えています。出来立てのSSB波はFET4の2SK241で10dB程増幅されて、次段に送られます。 SSB波はVFOからの44MHzのキャリアとこのMixer回路で混合され、50MHz帯の信号になります。約-10dbm（0.1mW）程度の信号が出力されます。さて、SSB波はこのままでよいのですが、CWとAMの場合には、キャリアを出力する必要があります。そこで、これらのモード時には第2局発から再度5.997MHz（AM時）あるいは5.999.2（CW時）を入力に加えています。 各モードのキャリアの注入量をコントロールする回路です。SSBの時キャリアレベルはゼロ、CWは100%、AMは50%程度にする必要があるのですが、CON5に入ってくる制御用のPIC(DISP側）からの信号でリレーと、ダイオードスイッチをON/OFFして抵抗の減衰量を調整します。当初はSSBもダイオードスイッチでOn/OFFしようとしたのですが、リレー（G6Y＝オムロンの高周波リレー）を使って、限りなくキャリアレベルを「ゼロ」にしないと、TX 2ndMixerの出力にキャリア漏れが見られました。また、AMモード時のキャリア量調整は非常に微妙で、現在も試行錯誤中です。 TX 2nd Mixerの出力を、約2-3mWに引き上げます。ただし、発振対策として、入力に6dBのパッドを当てています。元々は3SK114を使ったアンプだったのですが、発振ぎみであるためこの回路に変更しました。 QRP機の終段としてよく使われる、2SC2053(三菱）により、2-3mWの入力を0.1Wから0.15W程度に引き上げています。この時、アイドル電流を15-20mA程度になるようにR20とR21を調整しています。 2SC2078によるドライバーアンプです。約1Wの出力が得られていますが、10dB弱に甘んじており、正直ゲイン不足を感じています。2SC1971あたりを使えば、2W程度は固く、結果ファイナル出力は10Wを余裕で超えるはずだったのですが入手難で断念しました。 2SC1945（三菱）によるファイナルアンプです。　この石はCBのファイナル用のTRで、12-13dB程度は6mで稼げるようです。　本機では、ドライバ段の出力が１W程度のため、8W程（とりあえず公称値としています）の出力です。 終段のLPF(Ｐｉ型4段）と、Ｓメータ回路です。　高調波対策として、当初は3段だったのですが、3倍波が取りきれていなかったので、4段にしました。
