50MHz Transceiver Mk-94 製作記
資料室


ここでは、回路図とPICのソースコードを公開しています。貴局の自作に役立つことがあれば、そのままご使用ください。ただし、一部といえども商業目的でのコピーはお控えください。また、内容についてのいかなる責任も持ちませんので、あらかじめご了承ください。
図面・コードは随時更新されます。



各パートのブロック図です。(メイン、RF部、VFO、第2局発、MPU部に分割)

PPT(パワーポイントファイル)
PDFファイル

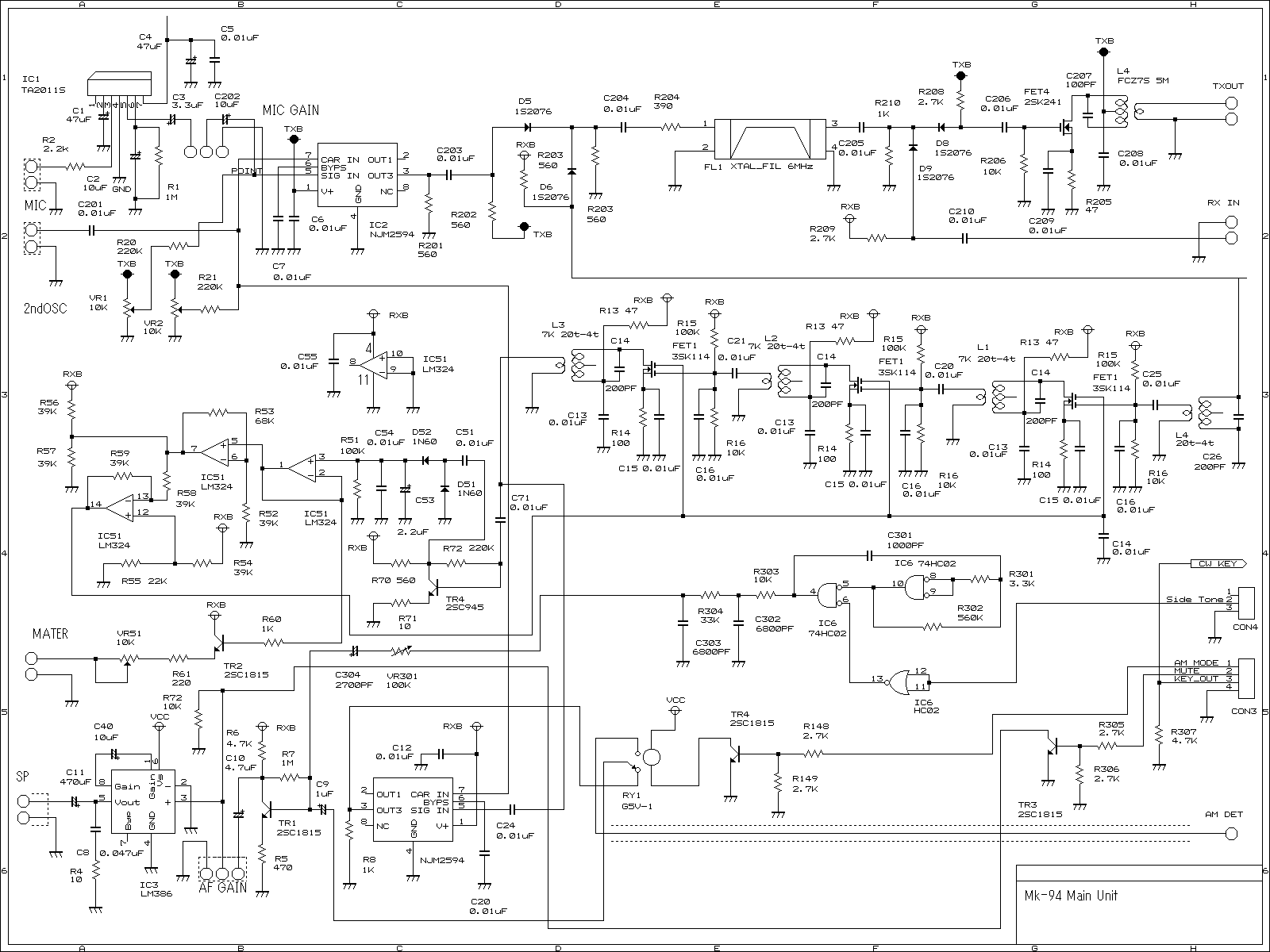

メイン基板 (送信部:Micアンプ、クリスタルフィルタ部分、サイドトーン)
      (受信部;SSB/CW IFアンプ、AF部分)

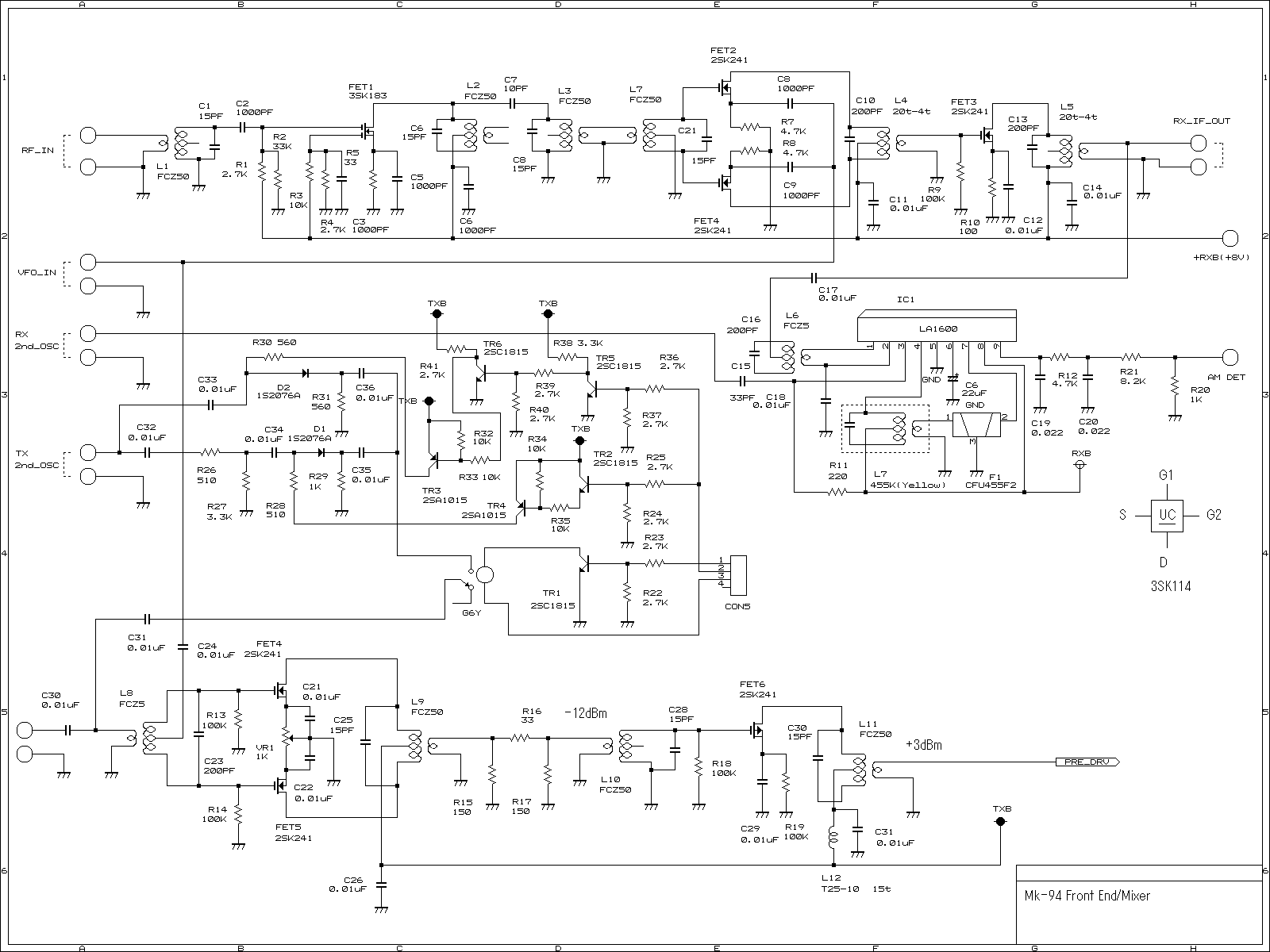

RF基板回路図(送信部:2ndミキサー、バッファーアンプ、キャリアレベル調整部分)
      (受信部:フロントエンド、ミキサー、IFアンプ初段、AM用IF回路)

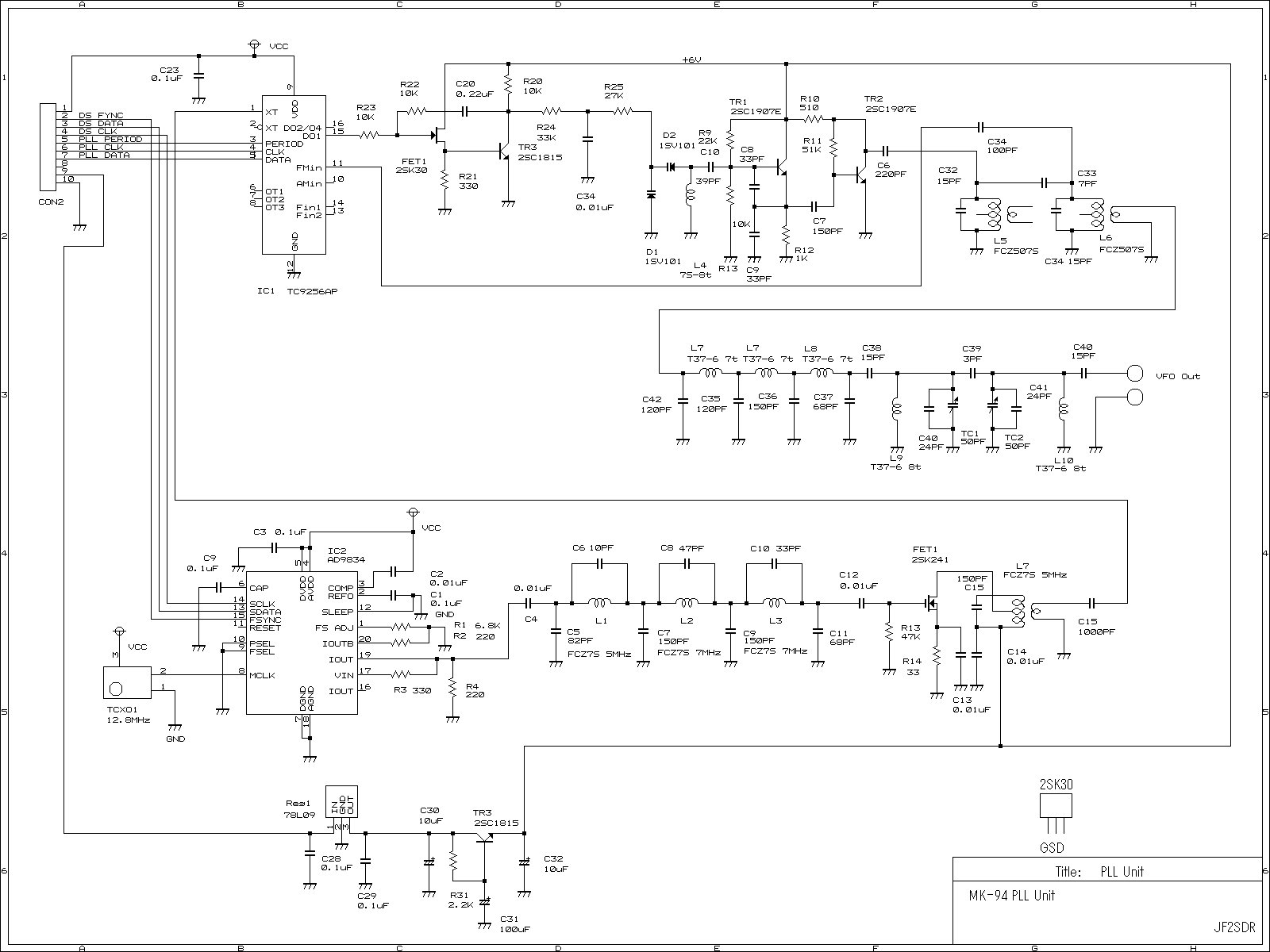

VFO回路図 (PLL及びDDSによる、VFOユニット)

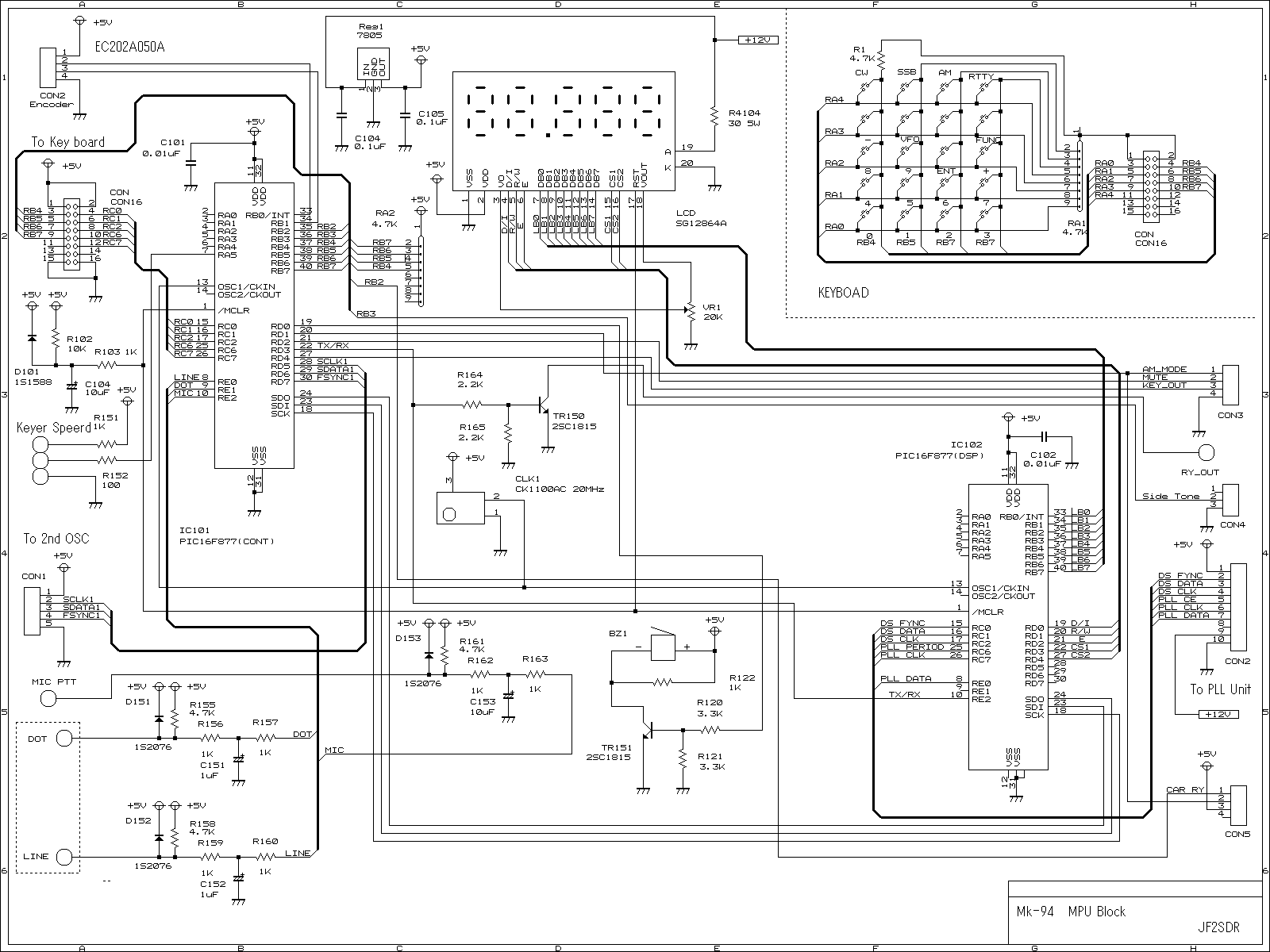

MPU基板  (2つのPICマイコンによる、制御部分、キーボード等)

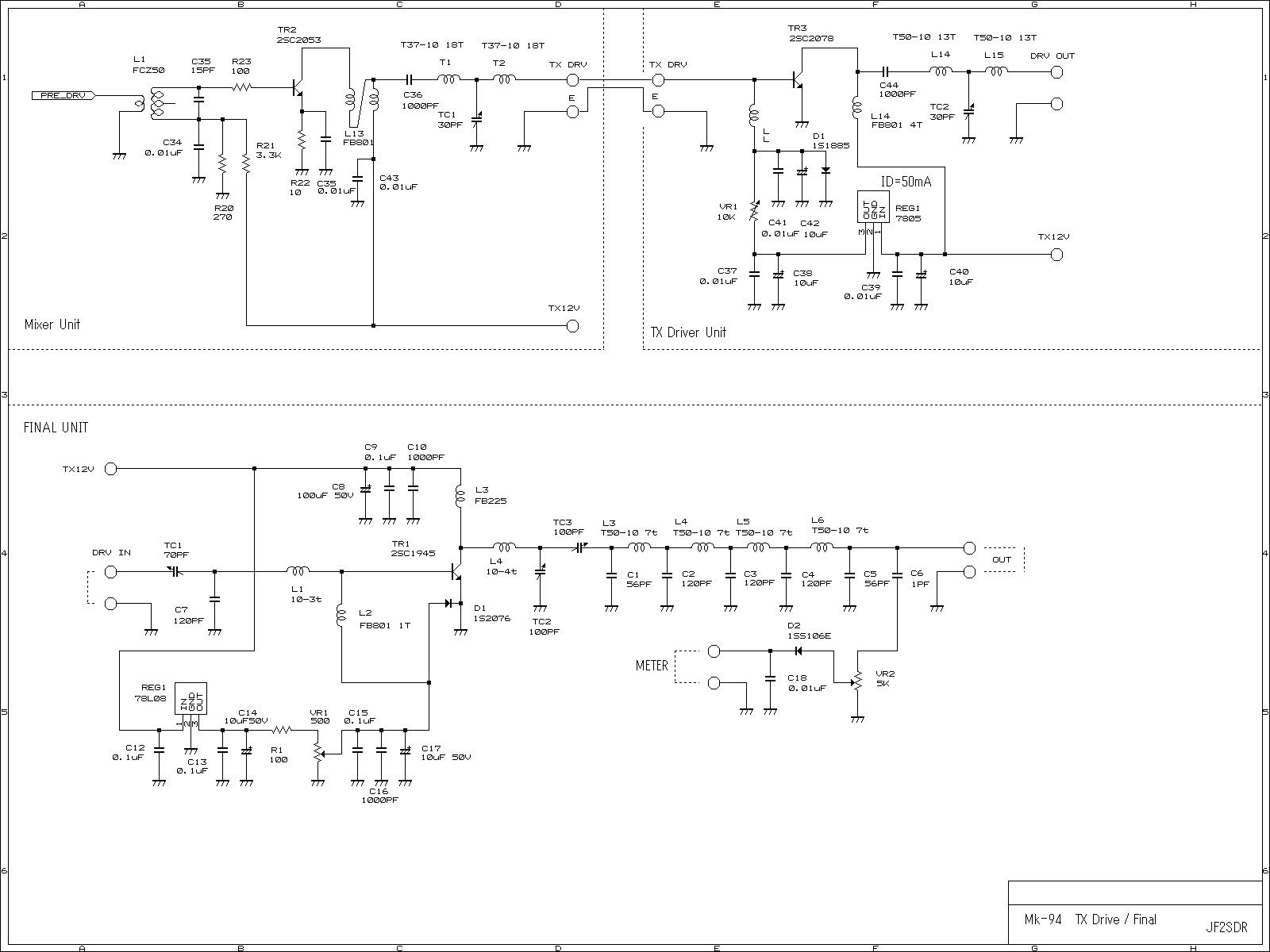

パワーアンプ回路図  (プリドライバ/ドライバー/ファイナルアンプ、電源回路)

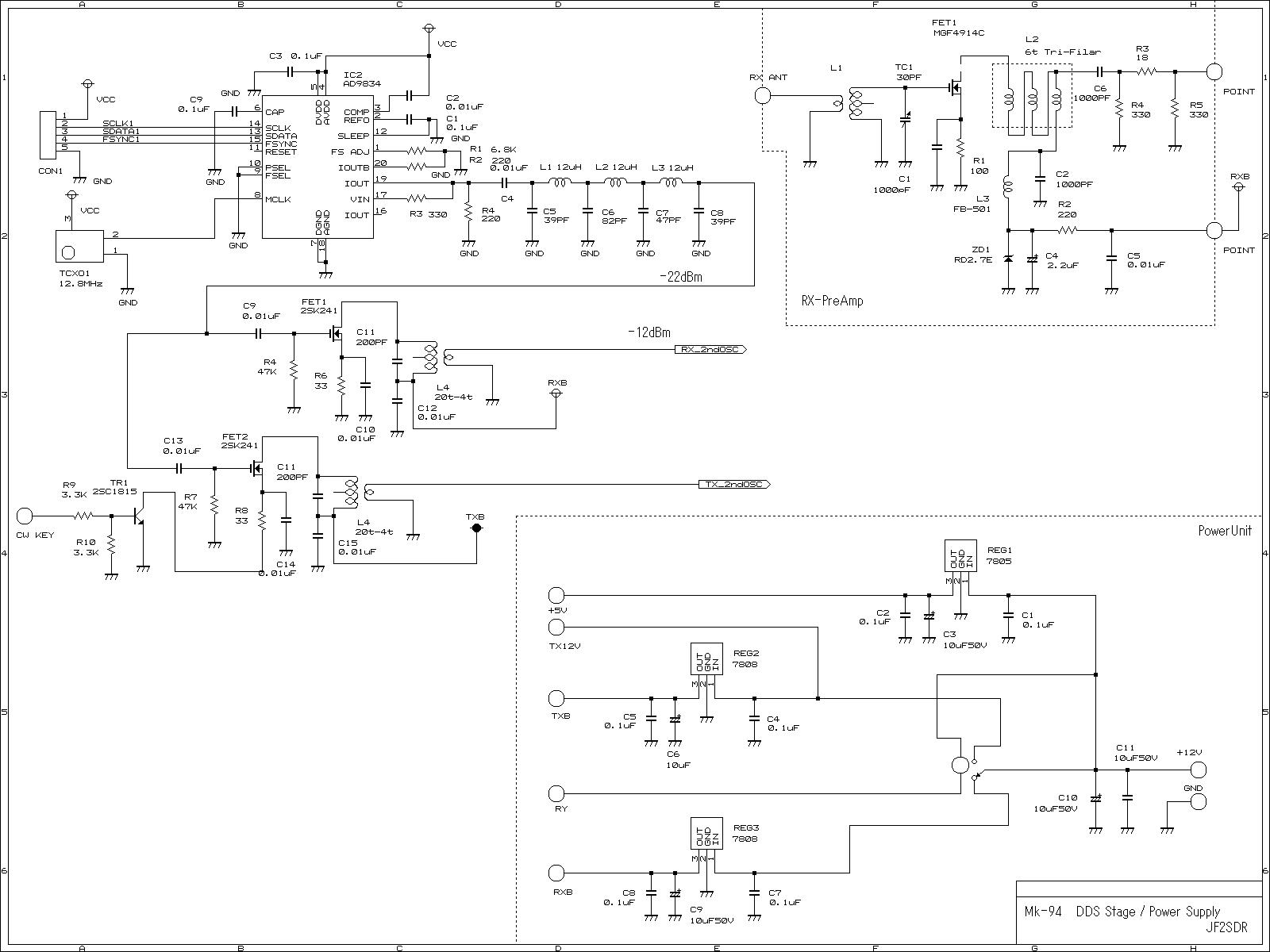

フロントエンドアンプ・第2局発回路図 (DDSによる第2局部発振器)



DSP CPU (画面表示、VFO制御 等)

CONT CPU (エンコーダパルスカウント、キーボード制御、エレキー、第2局発制御)



取扱い説明書 (オペレーションマニュアル)
